6.1.3 编码四环：混合编码框架（The Hybrid Coding Framework）

有了冗余的地图，就可以设计压缩的机器了。从 1990 年的 H.261 到 2020 年的 H.266，所有主流视频编码规格共享同一套顶层架构——混合编码框架（Hybrid Video Coding Framework）。所谓 "混合"，是指它把 预测编码 与 变换编码 两种范式组合使用：预测负责消除帧间与帧内的相关性，变换负责把残余的相关性进一步压实。

框架的核心流程，可以概括为 编码四环：

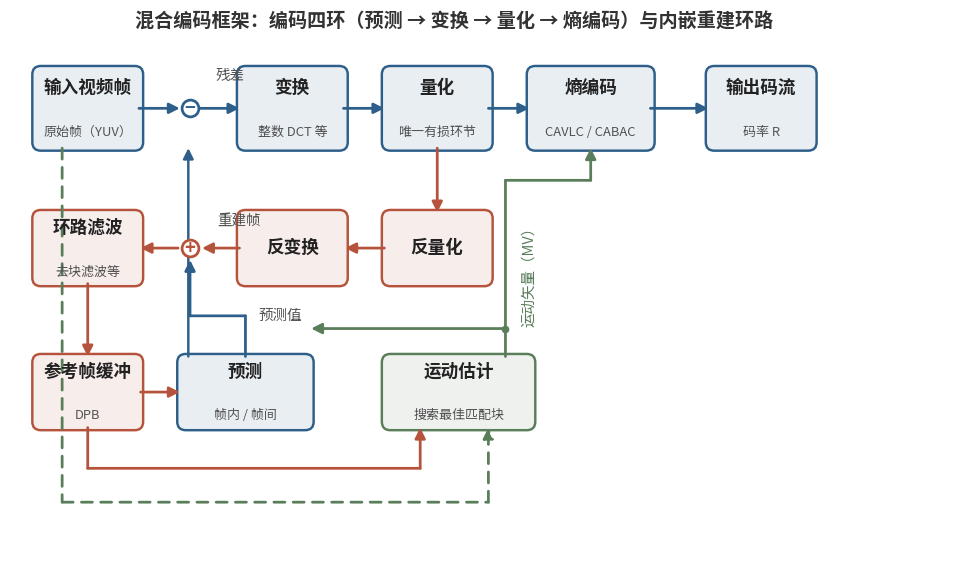

四环之外，还有一条保证编解两端基准一致的 重建环路，以及为它服务的参考帧缓冲与运动估计。全貌如下图所示：

下面逐环拆解。

第一环：预测（Prediction）

预测的哲学是 "能猜就不存"。编码器为当前块生成一份 预测值，只把真实值与预测值的差——残差（Residual）——送往后续环节。猜得越准，残差越小，要存的比特就越少。

预测有两条路线，分别对应 6.1.2 的两类冗余：

• 帧内预测（Intra Prediction）：利用空间冗余。用同一帧内已编码的相邻像素，沿某个方向外推出当前块。H.264 提供 9 种 4×4 亮度预测方向，到 H.266 已扩展到 65 种角度模式外加若干非方向模式
• 帧间预测（Inter Prediction）：利用时间冗余。在已编码的 参考帧 中为当前块搜索最相似的匹配块，只需记录两者间的位移——运动矢量（Motion Vector, MV）。这个搜索过程就是 运动估计（Motion Estimation）

这里值得呼应第五章的一项功夫。我们在 5.3.2 学过的 光流，与运动估计是一对 "近亲"：光流追求逐像素、物理上真实的运动场；而运动估计只为压缩服务——它找到的匹配块不必是真实运动，只要残差足够小、代价足够低。目标不同，算法的设计取向自然不同。

第二环：变换（Transform）

残差虽然数值小了，能量却仍然散布在整块像素上。变换的任务是把这份能量 集中到少数系数上，为量化与熵编码制造 "稀疏性"。

主角是老朋友——3.5 详细推导过的 离散余弦变换（DCT）。二维 DCT 把像素块映射到频域：左上角是直流与低频分量，右下角是高频分量。自然图像的能量天然集中于低频，于是一个残差块经过 DCT 后，往往只有少数左上角的系数显著非零。

工程上还有两个细节值得留意：

• 现代编码器使用 整数 DCT（3.5.1 的 IDCT）：全程整数运算，编解两端结果严格一致，避免浮点误差累积
• 变换块尺寸从 H.261 的固定 8×8，演进到 H.265 的 4×4~32×32 可变，H.266 甚至允许非正方形——变换的形状在追随内容的形状

第三环：量化（Quantization）

量化是四环中 唯一有损 的一环，也是码率控制的总阀门：

$F_Q(u, v) = \mathrm{round}\left( \frac{F(u, v)}{Q_{step}} \right)$

量化步长 $Q_{step}$ 越大，系数被 "抹零" 得越多，码率越低，失真越大。编码器通过调节步长，在 码率（Rate） 与 失真（Distortion） 之间权衡——这就是 率失真优化（Rate-Distortion Optimization, RDO） 的核心问题：

$\min \ D \quad \text{s.t.} \quad R \le R_{budget}$

6.1.2 说过，量化是有意利用视觉冗余：高频系数对应更粗的量化粒度，因为人眼对高频误差不敏感。

第四环：熵编码（Entropy Coding）

最后一环把量化后的系数、运动矢量、模式标记等一切符号，按统计冗余的原理压成最终比特流。技术路线从哈夫曼式的 变长编码（VLC） 演进到 算术编码（Arithmetic Coding）：H.264 同时提供 CAVLC 与 CABAC 两种方案，后者的压缩效率高出约一成——6.2.4 会展开。

量化系数的重排也是本环的学问：经过 Zig-Zag 扫描，二维系数块按 "从低频到高频" 的顺序拉成一维，大量零值自然连成 零游程（Run of Zeros），游程编码即可高效表示。

隐藏角色：编码器里的 "解码器"

图 6-1 中有一条容易被忽视的回路：量化后的系数会立刻被 反量化、反变换 重建回像素，经 环路滤波（In-loop Filtering） 后存入 参考帧缓冲（DPB, Decoded Picture Buffer）——编码器内部嵌着一个完整的解码器。

为什么要多此一举？因为帧间预测参考的必须是 解码端真正能看到的那一帧。如果编码器拿原始帧做参考，而解码端只能看到量化后的重建帧，两端的预测基准就会逐帧偏离，误差像滚雪球一样 漂移（Drift）。内嵌重建环路保证了编解两端的参考永远一致——混合编码框架的可靠性，正建立在这个设计之上。

环路滤波则是为画质补救：分块处理会在块边界留下 块效应（Blocking Artifact），去块滤波（Deblocking Filter）在环路内将其抹平，让参考帧更 "干净"，间接提升后续帧的预测效率。

帧的类型：I、P、B 与 GOP

四环框架落地到码流上，体现为三种帧类型：

• I 帧（Intra-coded Frame）：只做帧内预测，独立可解。它就是码流的 随机访问点——5.3.2 的场景切分检测结果，正是编码器放置 I 帧的天然依据
• P 帧（Predicted Frame）：前向帧间预测，参考过去的 I/P 帧
• B 帧（Bi-predicted Frame）：双向预测，同时参考过去与未来（MPEG-1 引入），压缩效率最高

一个 I 帧到下一个 I 帧之间的帧序列，称为 GOP（Group of Pictures，图像组）。GOP 长度是压缩效率与随机访问延迟的权衡：GOP 越长，P/B 帧占比越高，码率越低，但拖动进度条时需要回退解码的距离也越远。

小结：一份写了四十年的升级清单

至此，编码四环的全貌已经清晰。回看 6.1.1 的编年史，每一代规格的演进都可以翻译为四环的升级语言 [5] [6] ：

这张表就是接下来三节（6.2~6.4）的阅读地图：我们将逐代拆开这份升级清单，看清每一项工具背后的考量。第一站，自然是把这套框架执行得最彻底、也最长寿的经典——H.264。
